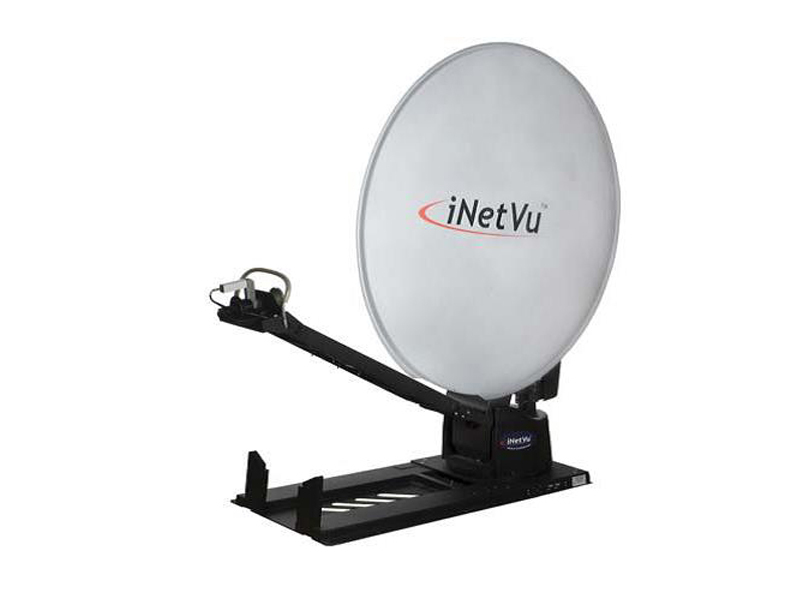

iNetVu 1800

iNetVu 1800 купить за 0.0 тг. в интернет магазине Zharyq.
Купить iNetVu 1800 по доступной цене

ЦЕНА ПО ЗАПРОСУ

Цена по запросу
0.0тг.

Менеджер перезвонит Вам в течение часа и оформит заказ

  • Описание

Описание:

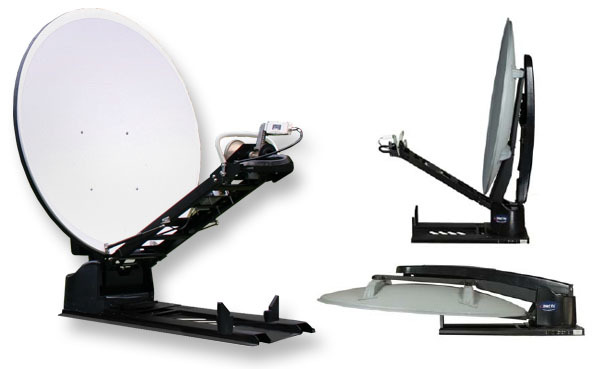

Антенна 1800 с автоматическим развертыванием работает в Ku, С, или в X, диапазоне, это долговечная и прочная антенна, обеспечивает широкий диапазон с большим количеством доступных скоростей. Поддерживает все типы модемов ведущих производителей, и широко используется для таких приложений, как мобильная медицина, репортажи с мест, где произошли стихийные бедствия или чрезвычайные ситуации. Мобильный комплекс состоит из комплекта оборудования, позволяющего быстро, в течение нескольких минут, развернуть спутниковую станцию и организовать спутниковый канал связи, для двухстороннего обмена информацией.

Комплект:

  • антенная платформа;
  • контроллер управления антенной платформой iNetVu 7000;
  • GPS антенна
  • комплект соединительных кабелей.



Технические характеристики:

Параметр

Характеристики

Размеры основного шасси

1321 мм x 711 мм

Размеры в сложенном положении

2492 мм x 1887 мм x 671 мм

Вес

155 кг

Максимальная высота поднятой антенны

2484 мм

 Однолепестковая

Antenna  Patriot, Model TX-INT180

Геометрия платформы

3-х осевая, с переменной скоростью вращения двигателей приводов (Угла места, Азимута и Поляризации)

Поляризация

Настраиваемая

Точность компаса

± 2°

Точность инклиномера

± 0.2°

Усиление антенны на передачу

47,0 дБи

Усиление антенны на прием

45,0 / 45,3 дБи

Шумовая температура антенныПри угле 10град.

При угле 30 град

55ОК50ОК

Уровень боковых лепестков

Прием

Передача

1º < Ø < 20º

29 — 25 Log Ø dBi

20º < Ø < 26.3º

— 3.5 dBi

26.3º < Ø < 48º

32 — 25 Log Ø dBi

48º < Ø

— 10 dBi (averaged)



Кроссполяризационная развязкаВнутри контура 1 dBВне Оси

VSWR

— 22 Дб- 26 Дб- 30 Дб- 30 Дб

1:3:1



Тип волноводных фланцев

WR75



Диапазон вращения



Азимут

360° с перекрытием секторов 200°



Угол места

0° дo 80°



Поляризация

От -90° до +90°



Электрические характеристики



RF Интерфейс



Передающий и приемный кабели

2 RG-6 Коаксиальные кабели 10 мОпционно до 75 м



Мощность передатчика (Tx) Power

1 — 200 Вт



Диапазон передающих частот

13.75 – 14.50 ГГц (Ku-диапазон)



Диапазон приемных частот

10.95 – 12.75 ГГц (Ku-диапазон)



Двигатели



Электро-интерфейс

12 В DC 15 A Mакс



Скорость двигателей



Наведение по углу места

Переменная 2° /сек. (Тип.)



Наведение по азимуту

Переменная 15° /сек. (Макс.), 10° /сек. (Тип.)



Точная настройка по приемному сигналу

0.1° /сек.



Условия эксплуатации



Ветер

72 км/ч



Температура эксплуатации

-32°C дo 55°C



Предельно допустимые условия



Ветер при работе

112 км/ч



Ветер при сложенном состоянии

225 км/ч



Температура

-40°C дo 65°C





Технические характеристики контроллера iNetVu 7000



Параметр

Характеристики

Размеры

17.1  x 11” x 2” (27мм x 16мм x 4 мм)

Вес

4.5кг

Диапазон рабочих температур

0°C до 50°C

Выход  Угол места

12VDC, 12 A (Mакс.)

Выход Азимут

12VDC, 12 A (Макс.)

Выход Поляризация

12VDC, 3 A (Mакс.)

Напряжение питания, макс. Ток  AC

2.2A     220В   (47-63)Гц

Потребление в пассивном режиме

12VDC @ 500 мА

Коннектор датчиков двигателя

9  AMP соединение

Сигнальный вход

Разъем DB26

GPS коннектор

SMA (версия  A)

Rx,Tx коннектор

тип F RG-6

PC Интерфейс

USB or DB9 Serial ConnectorСетевой интерфейс RG-45WEB интерфейс

Интерфейс управления с передней панели

Клавиатура для автоматического и ручного управления с ЖК дисплеем

Спецификация DVB-S (S2) Тюнера

Диапазон частот на входе

950-2150 МГц

Входной динамический диапазон

-75dBm – 25dBm

Импеданс Вх/Вых

75 Ом

Символьная скорость

1- 45 Mс/сек

Уровень шума

6дБ (Тип)

Возвратные потери

10дБ (Тип)

Интермодуляционные продукты третьего порядка

40 dBc/Hz

Уровень Фазовых шумов

-84 dBc/Hz (10KHz)



-105dBc/Hz (100kHz)

Потребляемая мощность

300 Вт
