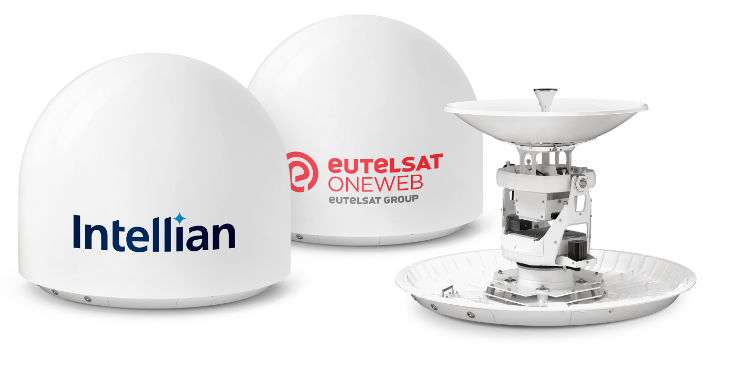

Intellian OW70M

Intellian OW70M — это гиростабилизированная VSAT-антенна с диаметром зеркала 72 см, предназначенная для обеспечения устойчивой спутниковой связи в Ku-диапазоне на морских и оффшорных объектах.

Технические характеристики:

Общие параметры:

• Диаметр отражателя: 72 см

• Диапазон частот:

  • Передача (Tx): 13.75 – 14.5 ГГц

  • Прием (Rx): 10.7 – 12.75 ГГц

• Поляризация: линейная (горизонтальная/вертикальная)

• Тип стабилизации: 3-осевая (азимут, возвышение, крен)

• Диапазон углов наведения:

  • Азимут: 0° – 720°

  • Возвышение: -20° – +115°

  • Крен: ±30°

• Слежение за спутником: автоматическое, с высокоточной гиростабилизацией и GPS-поддержкой

Сетевой интерфейс и совместимость:

• Совместимость: iDirect, Hughes, Comtech, ViaSat и др.

• Интерфейсы: Ethernet, RS-232/422

• Поддержка протоколов: TCP/IP, SNMP, Telnet, HTTP/HTTPS

Электропитание и потребление:

• Источник питания: 100~240 В переменного тока, 50/60 Гц

• Потребляемая мощность: до 200 Вт (в зависимости от конфигурации и условий работы)

Физические характеристики:

• Вес антенны (в сборе): ≈ 70 кг

• Габариты купола (D × H): 88 см × 95 см

• Материал корпуса: стеклопластик, устойчивый к УФ-излучению и коррозии

• Степень защиты: IP56

Условия эксплуатации:

• Температурный диапазон:

  • Рабочий: -25°C до +55°C

  • Хранение: -40°C до +80°C

• Влажность: до 100% (конденсация допустима)

• Допустимая качка:

  • Тангаж и крен: до ±20°

  • Скорость вращения судна: до 36°/с

Комплектация Intellian OW70M

Стандартный комплект поставки включает:

• Антенная система OW70M

  • Стабилизированное антенное устройство с зеркалом 72 см

  • Встроенные гироскопы и GPS-модуль

  • Купол из стеклопластика

• ACU (Antenna Control Unit)

  • Блок управления антенной (19" стойка, 1U)

  • Интерфейсы: Ethernet, RS-232/422, USB

  • Встроенное ПО с веб-интерфейсом для настройки и мониторинга

• BUC (по заказу)

  • Усилитель мощности Ku-диапазона (тип и мощность зависят от конфигурации: 4 Вт, 8 Вт, 16 Вт и выше)

• LNB

  • Универсальный Ku-band LNB (Low Noise Block) с поддержкой переключения поляризации

• Кабельный комплект

  • RF-кабели (Tx/Rx), длина по заказу

  • Силовые кабели

  • Кабель управления (ACU ↔ антенна)

• Крепёжные элементы

  • Болты, хомуты и монтажные элементы для установки антенны и прокладки кабелей

• Документация

  • Руководство пользователя

  • Схемы подключения и настройка

  • Сертификаты соответствия и гарантийные документы

• Программное обеспечение

  • ПО для удаленного мониторинга и конфигурации

  • Обновления прошивок (по необходимости)

Опции (дополнительно по заказу):

• Мощные BUC (до 40 Вт и выше)

• GPS-антенна внешняя

• Модуль Beacon Receiver

• Комплект запчастей (spare parts kit)

• Защитный чехол для купола

• Антикоррозийное покрытие (Marine Grade)
