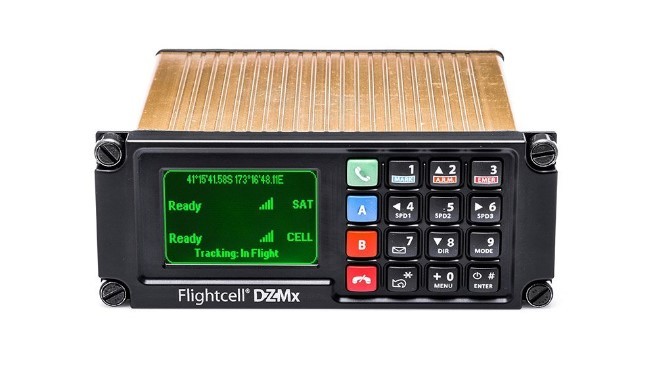

Спутниковый терминал Flightcell DZMx

Flightcell DZMx - единственное в мире комплексное спутниковое и сотовое решение для глобальной голосовой связи, передачи данных и отслеживания воздушных судов. Устройство предлагает бесперебойное сотовое/спутниковое гибридное отслеживание и автоматически переключается на лучший вариант для непрерывного отслеживания, обмена сообщениями или голосовой связи. Устройство оборудовано Iridium PTT (связью нажатием одной клавиши Push-to-Talk), глобальной голосовой возможностью «один ко многим», которая выводит традиционную концепцию «рации» на совершенно новый уровень.

Система бортовой связи проста в использовании, имеет силиконовую клавиатуру с подсветкой, защиту от неправильного обращения и удобное ЖК-меню. Клавиатура и ЖК-дисплей имеют подсветку ночного видения.

Характеристики Flightcell DZMx

Электрические

• Входное напряжение: 12 - 32В постоянного тока
• Ток источника питания: переменный 1A при 28В постоянного тока
• Уровни входного аудиосигнала от ICS к DZM: от 20мВ до 1,12В (действующее значение) регулируемые / 775мВ (действующее значение) номинальные
• Импеданс аудиовхода ICS к DZM: 600
• Напряжение смещения микрофона: 12В через 2,2К
• Уровни аудиовыхода от DZM к ICS: до 5В (действующее значение), регулируемые
• Сопротивление аудиовыхода от DZM к ICS: 150
• Управление подсветкой: AC/DC, 0-32В/откалиброванные пользователем Высокие/Низкие установки
• Цвет подсветки: зеленый 520нм. Разработано для соответствия системе ночного видения NVIS
• Напряжение смещения антенны GPS: 5В
• Ток антенны GPS: до 100мА
• Чувствительность GPS: -162 дБм (с антенной Flightcell)
• Время первого определения местоположения GPS: 26с

Материалы

• Материалы: алюминий 6061

Разъемы

• Монтажные крепления: DZUS или M5
• Главный разъем: 1 штекер D25 плюс 1 гнездовой разъем D25 или 1 штекер D38999 (военные версии)
• Антенные разъемы: Трансиверы: TNC/GPS: BNC

Воздействие с окружающей средой

• Сконструировано согласно: IP54 (гражданское исполнение), IP65 (военное исполнение)
• Рабочая температура: от -40°C до 70°C

Габаритные размеры: крепление системы DZUS

• Ширина лицевой панели: 5,75”
• Ширина корпуса: 4,96”
• Высота лицевой панели: 2,24”
• Высота корпуса: 2,13”
• Глубина (от передней до задней панели): 4,33”

Габаритные размеры: монтаж GA

• Ширина лицевой панели: 6,22”
• Ширина корпуса: 4,96”
• Высота лицевой панели: 2,36”

Вес

• Вес: 580-720г (1,21-1,59 фунта) в зависимости от конфигурации

Интерфейсы данных

• RS232: 3-проводный последовательный порт
• RS-485/422: 4-проводной последовательный порт
• USB-через D25 или D38999: DZMx является хостом USB
• 10/100 Ethernet: порт Ethernet
• Входы общего назначения: 5 (3 цифровых, 2 аналоговых)
• Выходы общего назначения: 2 выхода

Сертификация по стандарту DO-160G

• Env.Cat [(A2) (B2) (F1)] BAB [UG] HXXXXXZZA [AC] [SS] MXXXXXXXAC
