iNetVu FLY-1201
- О ТОВАРЕ
Описание:

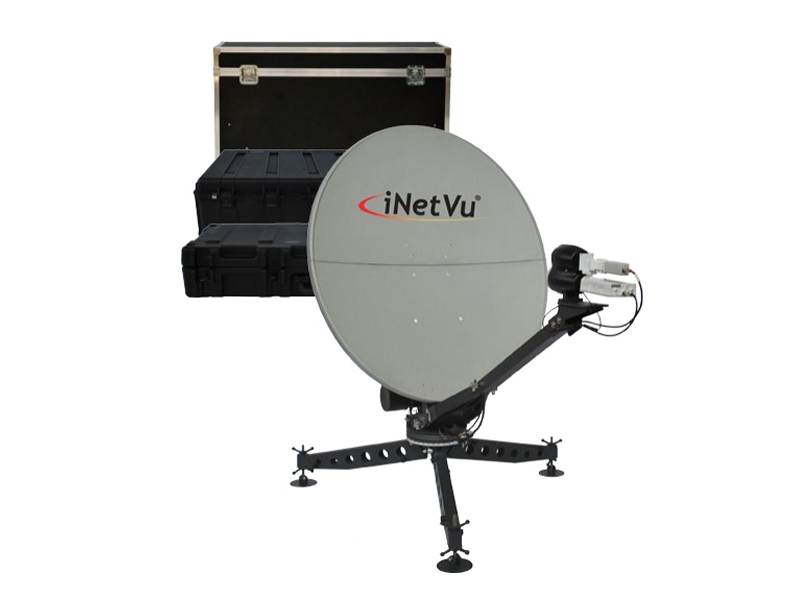

Переносная автоматизированная антенная система iNetVu® FLY-1201 Ku- диапазона с 2-х сегментным зеркалом из стекловолокна. Антенная система имеет опцию с 1-сегментным, либо 4-х сегментным карбоновым зеркалом. Время развертывания антенной системы одним человеком составляет менее 15 минут. Антенная система работает в Ku-диапазоне покрытия любого космического аппарата.
Применение:
Переносная автоматизированная антенная система iNetVu® FLY-1201 Ku- диапазона позволяет быстро, в течение нескольких минут, развернуть спутниковую станцию и организовать спутниковый канал связи, для двухстороннего обмена информацией. Применяется для: МЧС, вооруженных сил, предприятий нефти и газа, добывающей промышленности, строительства, геологоразведки, организации удаленного мобильного офиса и аварийных служб.
Комплектация:
- 4 кейса для хранения и транспортировки;
- антенная платформа;
- контроллер управления антенной платформой iNetVu 7024;
- GPS антенна;
- комплект соединительных кабелей.
Технические характеристики:
|
Параметр |
Характеристики |
|||||||||||
|
Размеры кейса с зеркалом |
· 130 см x 29.5 см x 75 см |
|||||||||||
|
Размеры кейса с облучателем |
· 20.6 см x 55.2 см x 24.7 см |
|||||||||||
|
Размеры кейса с триподом |
· 95 см x 69 см x 37 см |
|||||||||||
|
Размеры кейса-стойки |
· 6U |
|||||||||||
|
Общий вес |
· 128 кг (4 кейса: 33.5+20.5+42+32) |
|||||||||||
|
Геометрия платформы |
· 3-х осевая, с переменной скоростью вращения двигателей приводов (Угла места, азимута и поляризации) |
|||||||||||
|
Поляризация |
· Настраиваемая |
|||||||||||
|
Усиление антенны на передачу |
· 43.3 дБи |
|||||||||||
|
Усиление антенны на прием |
· 41.8 дБи |
|||||||||||
|
Шумовая температура антенныПри угле 10град. При угле 30 град |
· 45 °К · 24 °К |
|||||||||||
|
Уровень боковых лепестков |
|
|||||||||||
|
Кроссполяризационная развязка Внутри контура 1 dB На Оси КСВН
|
· >30 Дб · >35 Дб · 1:3:1 |
|||||||||||
|
Тип волноводных фланцев |
· WR75 |
|||||||||||
|
Диапазон вращения |
||||||||||||
|
Азимут |
· ± 180° |
|||||||||||
|
Угол места |
· 5° ÷ 90° |
|||||||||||
|
Поляризация |
· ± 95° |
|||||||||||
|
Электрические характеристики |
||||||||||||
|
RF Интерфейс |
||||||||||||
|
Передающий и приемный кабели |
· 2 RG-6 Коаксиальные кабели 10 м · Опционно до 75 м |
|||||||||||
|
Мощность передатчика (Tx) Power |
· 1 — 200 Вт |
|||||||||||
|
Диапазон передающих частот |
· 13.75 – 14.50 Ггц (Ku-диапазон) |
|||||||||||
|
Диапазон приемных частот |
· 10.95 – 12.75 Ггц (Ku-диапазон) |
|||||||||||
|
Двигатели |
||||||||||||
|
Электро-интерфейс |
· 24 VDC 5 A Макс |
|||||||||||
|
Скорость двигателей |
||||||||||||
|
Наведение по углу места |
· Переменная 2° /сек. (Тип.) |
|||||||||||
|
Наведение по азимуту |
· Переменная 5° /сек. (Тип.) |
|||||||||||
|
Точная настройка по приемному сигналу |
· 0.2° /сек. |
|||||||||||
|
Условия эксплуатации |
||||||||||||
|
Ветер в развернутом состоянии |
· 48 км/ч (без балласта на якорях) · 72 км/ч (с балластом на якорях) |
|||||||||||
|
Температура эксплуатации |
· -30°C дo 55°C |
|||||||||||
|
Предельно допустимые условия эксплуатации |
||||||||||||
|
Ветер в развернутом состоянии |
· 145 км/ч |
|||||||||||
|
Температура эксплуатации |
· -40°C дo 65°C |
|||||||||||
Технические характеристики контроллера iNetVu 7024
|
Параметр |
Характеристики |
|
Размеры |
· 17.1 x 11” x 2” (27cm x 16cm x 4 cm) |
|
Вес |
· 4.5кг |
|
Диапазон рабочих температур |
· 0°C до 50°C |
|
Выход Угол места |
· 12ВDC, 12 A (Макс.) |
|
Выход Азимут |
· 12ВDC, 12 A (Макс.) |
|
Выход Поляризация |
· 12ВDC, 3 A (Макс.) |
|
Напряжение питания, макс. Ток AC |
· 2.2A 220В (47-63)Гц |
|
Потребление в пассивном режиме |
· 12ВVDC @ 500 мA |
|
Коннектор датчиков двигателя |
· 9 AMP |
|
Сигнальный вход |
· Разъем DB26 |
|
GPS коннектор |
· SMA (версия A) |
|
Rx,Tx коннектор |
· Tип F RG-6 |
|
PC Интерфейс |
· USB или DB9 последовательное соединение · Сетевой интерфейс RG-45 · WEB интерфейс |
|
Интерфейс управления с переднейпанели |
· Клавиатура для автоматического и ручного управления с ЖК дисплеем |
|
Спецификация DVB-S (S2) Тюнера |
|
|
Диапазон частот на входе |
· 950-2150 МГц |
|
Входной динамический диапазон |
· -75 дБм – 25 дБм |
|
Импеданс Вх/Вых |
· 75 Ом |
|
Символьная скорость |
· 1- 45 Mс/c |
|
Уровень шума |
· 6дБ (Тип) |
|
Возвратные потери |
· 10дБ (Тип) |
|
Интермодуляционные продуктытретьего порядка |
· 40 дБн/Гц |
|
Уровень Фазовых шумов |
· -84 дБн/Гц (10KГц) · -105 дБн/Гц (100kГц) |
|
Потребляемая мощность |
· 300 Вт |
